主板型号
H510M-K
芯片组
Intel H470 系列
CPU针脚
支持LGA1200平台处理器，支持Intel 10/11代 Core/Pentium/CeLeRON系列处理器
内存插槽
2个DDR4内存插槽
内存标准
支持双通道DDR4 3200（MAX）/2933/2666/2133MHz规格内存（支持XMP视CPU而定）最大支持64GB
储存接口
4个SATA3.0 6Gbps硬盘接口
扩展插槽
1个PCI Express3.0 x16插槽，1个PCI Express3.0 x1插槽
扩展接口
1个M.2 2280 NVME PCIE X4 3.0 32Gb/s ，1个M.2 WIFI(NGFF协议）
板载声卡
瑞昱高保真音频 ALC897
板载网卡
瑞昱千兆网卡RTL8111H
电源接口
24PIN+8PIN
风扇插针
1个CPU_FAN插针，1个SYS_FAN插针
供电相数
5相供电
PCB层数
4层
主板规格
215*165MM M-ATX板型

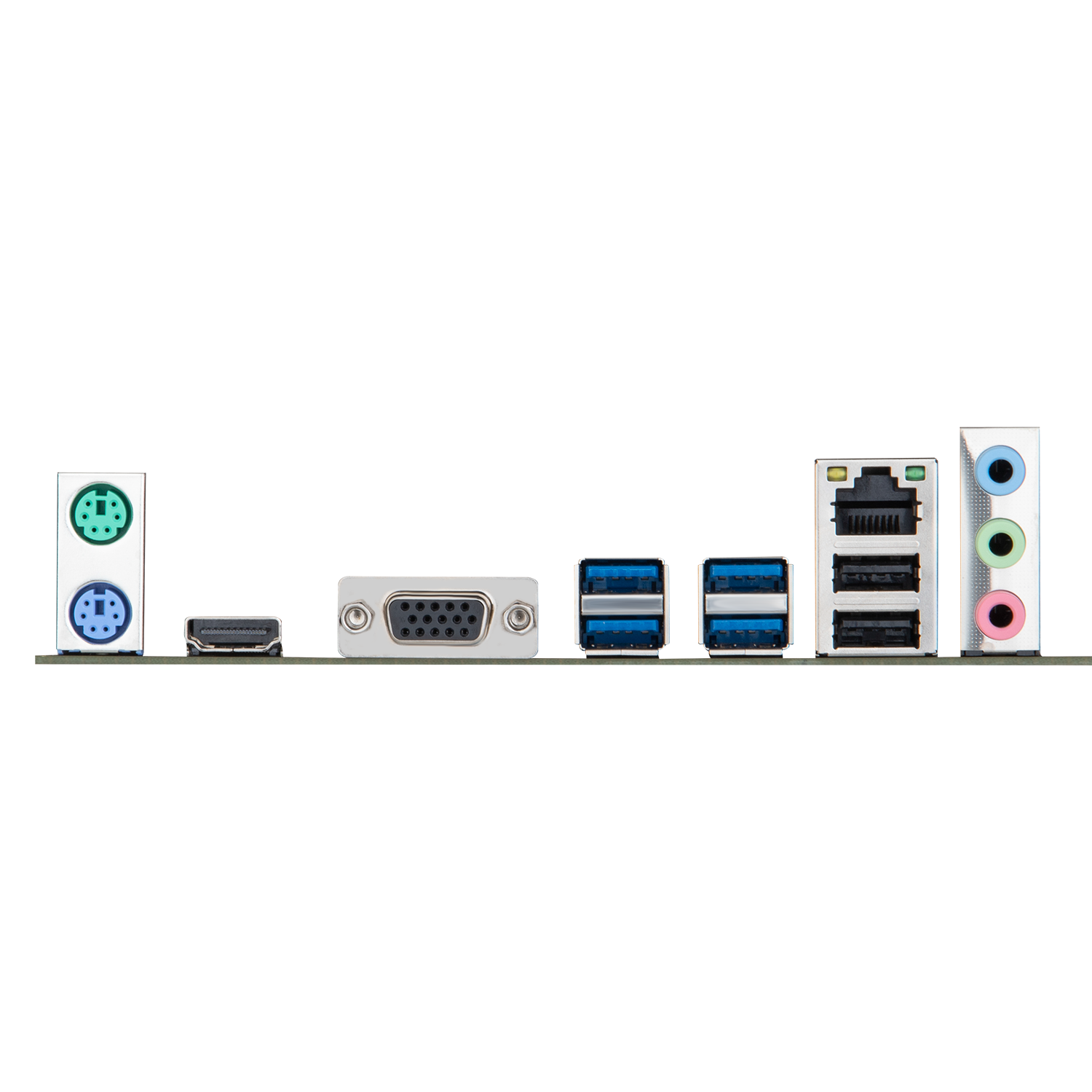

后面板接口
1个PS/2键鼠接口 4个USB3.0 2个USB2.0 1个HDMI
1个VGA接口，1个RJ45网络接口，1个3孔音频接口
前面板接口
1组USB2.0插针，1组USB3.0插针，1组前置音频插针，1组Debug侦错灯插针，1组CMOS插针，
1组开机重启插针
支持系统
Windows10 Windows11
BIOS
AMI UEFI BIOS 图形
包装清单
1根SATA硬盘数据线，1册产品说明书，1片主板挡片，1片主板
-
使用手册
安装视频

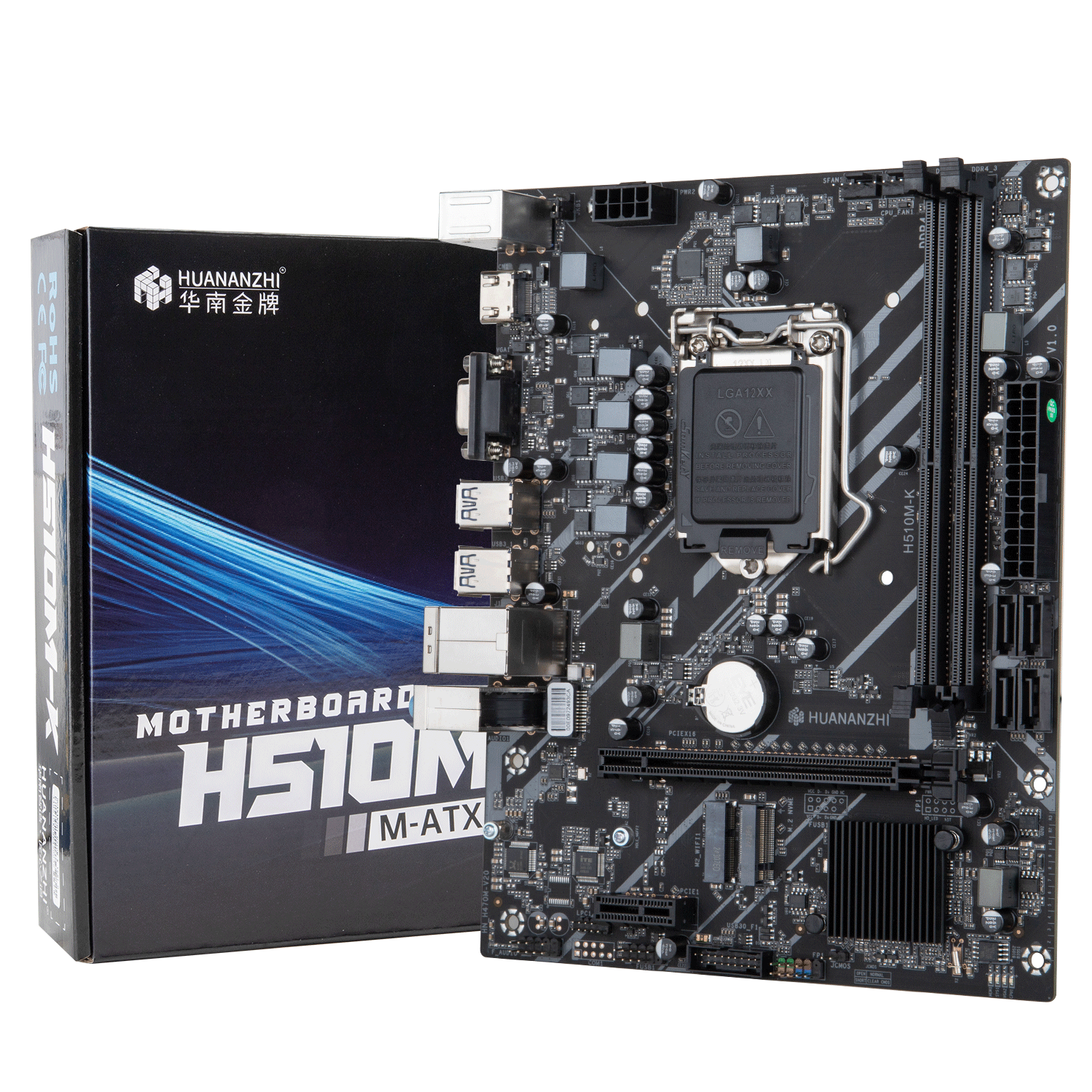

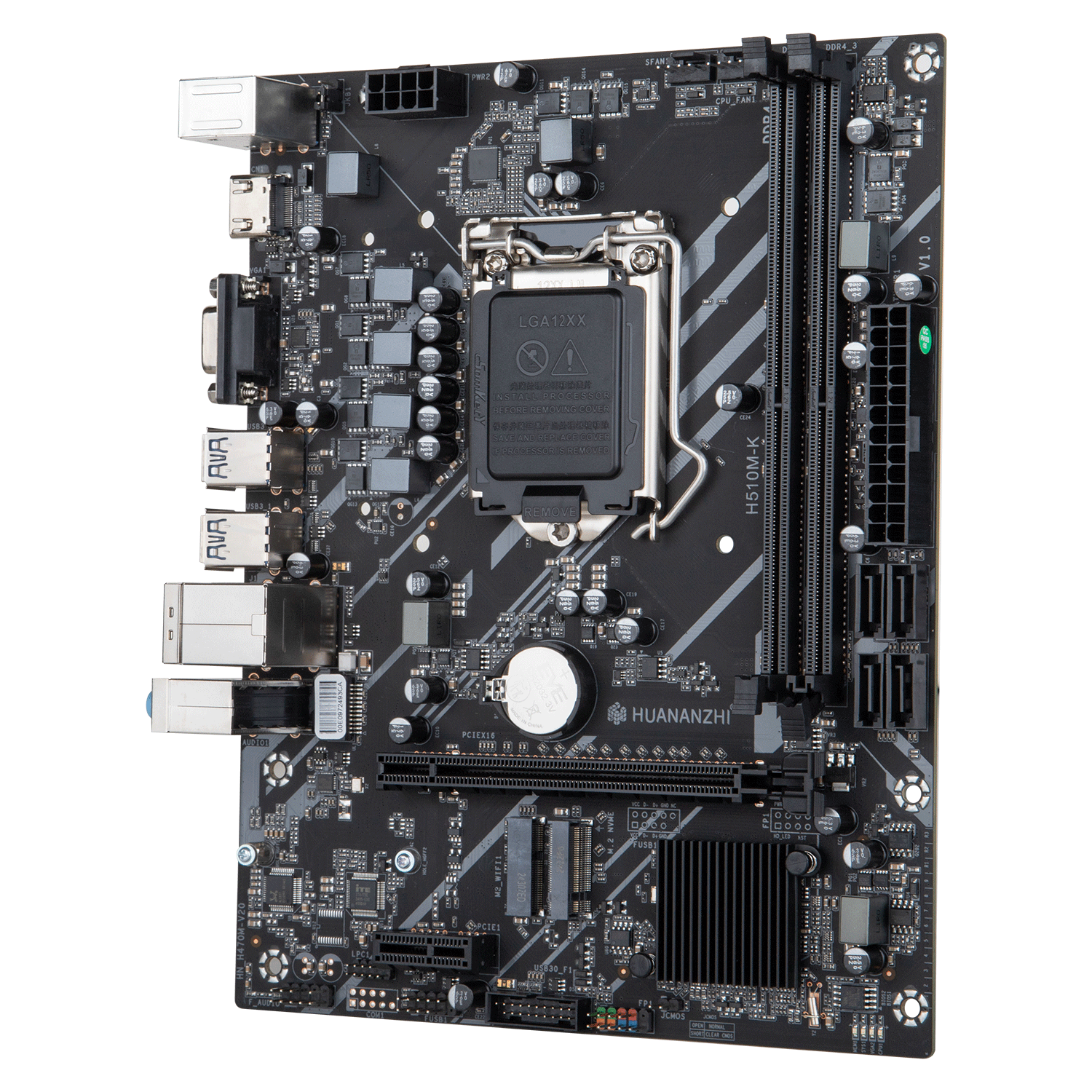

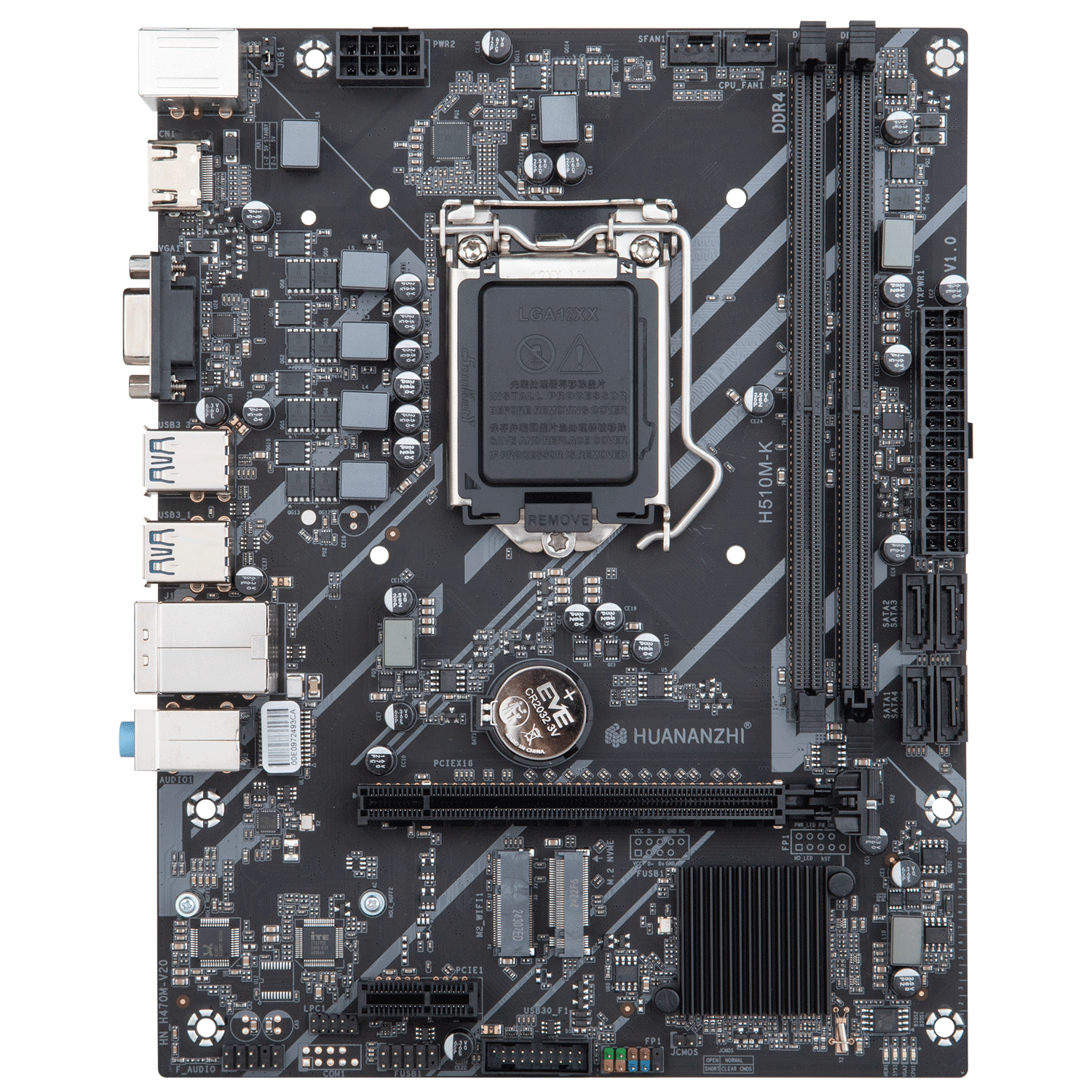

H510M-K
· 支持LGA1200平台处理器，支持Intel10/11代Core/Pentium/CeLeRON系列处理器
· 2个DDR4内存插槽，最大支持64GB
· 4个SATA3.0 6Gbps硬盘接口
· 1个PCI Express3.0 x16插槽，1个PCI Express3.0 x1插槽
· 1个M.2 2280 NVME PCIE X4 3.0 32Gb/s ，1个M.2 WIFI (NGFF协议)
· 4个USB3.0 接口，2个USB2.0接口
· 1个HDMI 接口，1个VGA接口
