主板型号
华南X99-ZD4主板
芯片组
Intel B85Q87系列
CPU针脚
支持Intel LGA2011-3平台处理器
内存插槽
4个DDR4内存插槽，支持服务器内存
内存标准
支持四通道DDR4 2400/2133/1866MHz规格内存，最大支持128GB
储存接口
4个SATA3.0 6Gbps硬盘接口，2个SATA2.0 3Gbps硬盘接口
扩展插槽
1个PCIExpress3.0x16插槽，1个PCIExpress3.0x4插槽，1个PCIExpress3.0x1插槽
扩展接口
1个M.2 2280 NVME PCIEX43.0 32Gbps，1个M.22280 NGFF SATA3.06Gbps(使用时会占用一个SATA3.0接口信号)
板载声卡
7.1声道声卡
板载网卡
千兆网卡
电源接口
24PIN+8PIN
风扇插针
1个CPU_FAN插针，2个SYS_FAN插针
供电相数
6相供电
PCB层数
10层
主板规格
242*242MM M-ATX板型

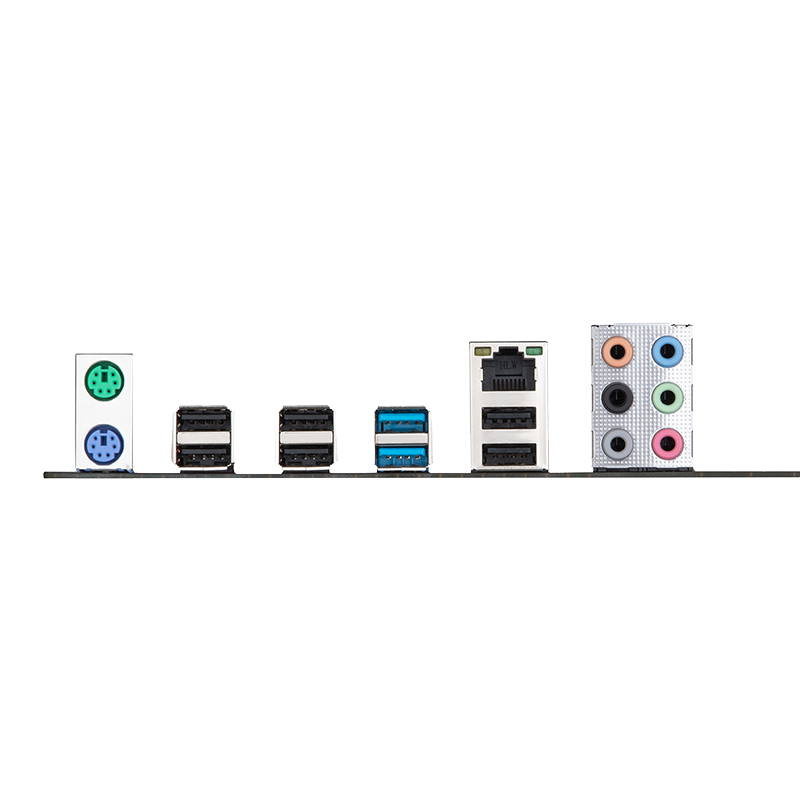

后面板接口
1个PS/2键盘鼠标接口，6个USB2.0接口，2个USB3.0接口，1个网络接口，1个6孔音频接口
前面板接口
1组USB2.0插针，1组USB3.0插针，1组前置音频插针，1组COM插针，1个主板蜂鸣器，1个主板诊断卡
支持系统
Windows7Windows10Windows11
BIOS
AMIUEFIBIOS
包装清单
2根SATA硬盘数据线，1片IO挡板，1张产品保修卡
-
使用手册
安装视频

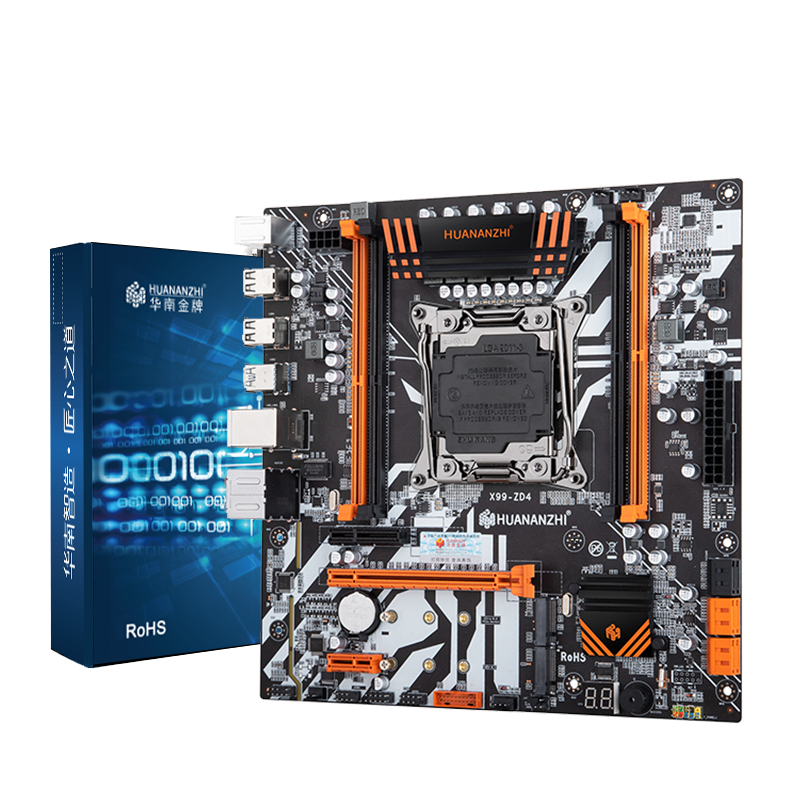

华南X99-ZD4 V1.0主板
· B85芯片组，支持 2011-3全系列处理器
· DDR4四通道内存插槽 DDR4 2400/2133/1866MHz 最高支持128G内存
· RECC服务器内存/台式机通用内存
· M.2 NEME接口+M.2 NGFF接口
· 10层PCB底板 6相供电
· USB3.0*2 USB2.0*6 可外接一组USB3.0 一组*USB2.0
· 1*PCI-E x16 1*PCI-E x4 1*PCI-E x1
· DDR4四通道内存插槽 DDR4 2400/2133/1866MHz 最高支持128G内存
· RECC服务器内存/台式机通用内存
· M.2 NEME接口+M.2 NGFF接口
· 10层PCB底板 6相供电
· USB3.0*2 USB2.0*6 可外接一组USB3.0 一组*USB2.0
· 1*PCI-E x16 1*PCI-E x4 1*PCI-E x1
