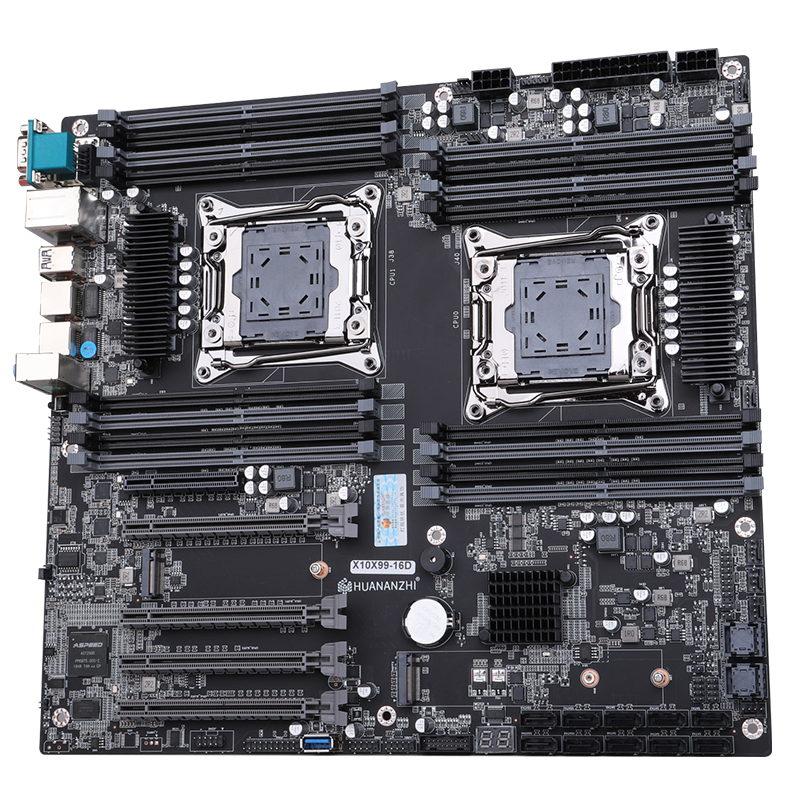

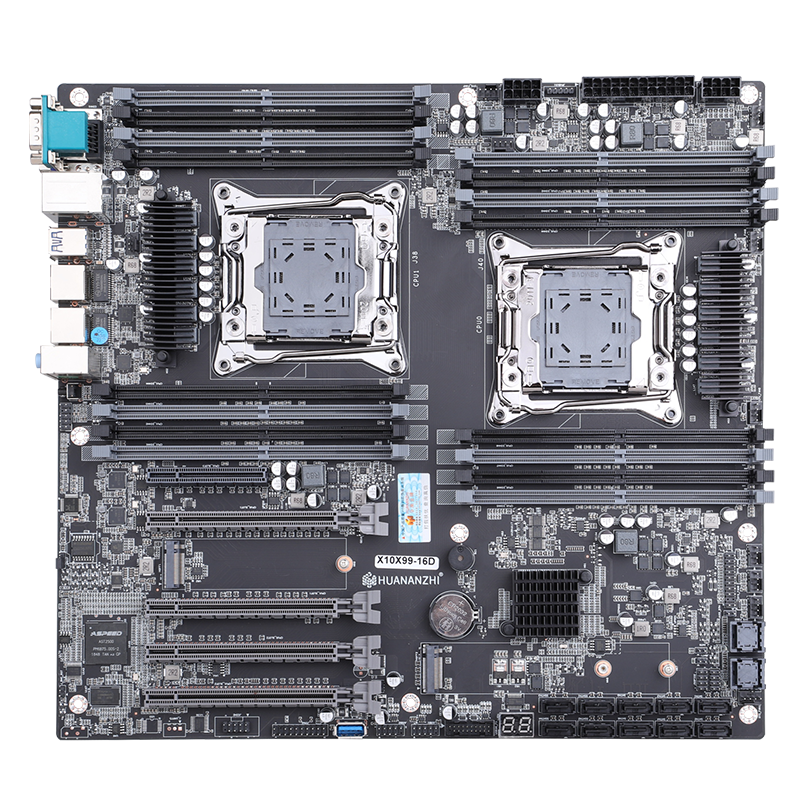

主板型号

X10X99-16D V2.0

芯片组

Intel C612系列

CPU针脚

支持Intel LGA2011-3平台处理器

内存插槽

16个DDR4内存插槽，支持服务器内存(灰色为主槽/黑色为副槽）

内存标准

支持四通道DDR4 2400/2133/1866MHz，最大支持1024GB（64G*16）

储存接口

6个SATA 3.0 6Gb/s硬盘接口，4个SSATA 3.0 6Gb/s硬盘接口，支持RAID 0/1/5/10

扩展插槽

3个PCI Express 3.0x16插槽，2个PCI Express 3.0x8插槽

扩展接口

1个M.2 NVME PCIE X4 3.0，1个M.2 2280 NVME PCIE X4 3.0，2个SFF-8643转SFF-8639U2硬盘接口PCIE X4 3.0

板载声卡

瑞昱高保真音频ALC662

板载网卡

2个英特尔I225-V 2.5G网口，1个IPMI远程管理口瑞昱RTL8211E

电源接口

24PIN+8PIN+8PIN

风扇插针

2个CPU_FAN插针，8个SYS_FAN插针

供电相数

6+6相供电，主电源IC ISL6376

PCB层数

12层

主板规格

305*330MM E-ATX板型

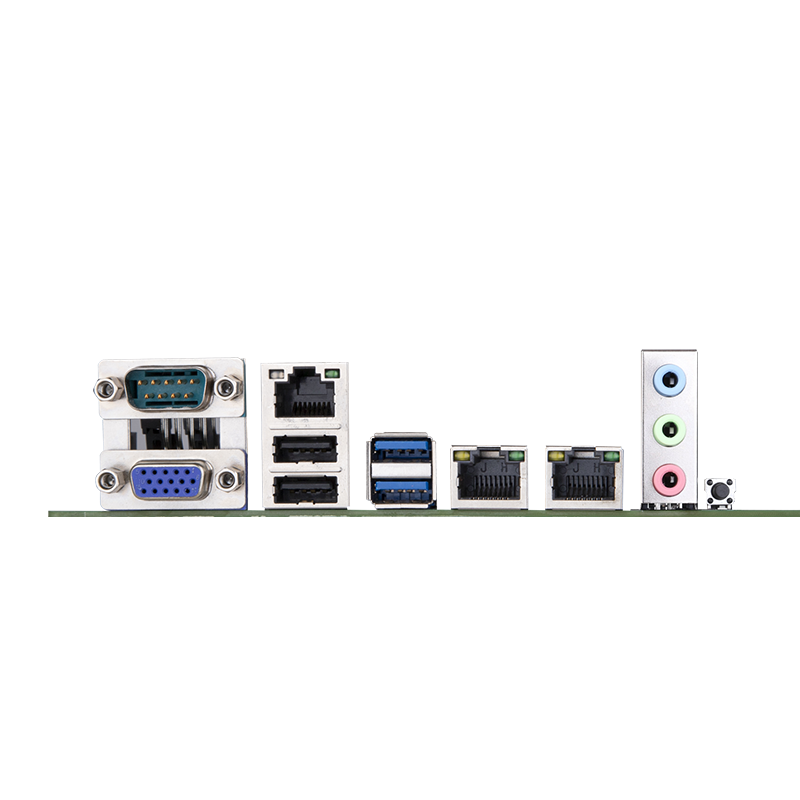

后面板接口

2个USB2.0接口，2个USB3.0接口，2个网络接口，1个管理接口，1个COM接口，1个3孔音频接口，

1个VGA显示输出接口

前面板接口

2组USB2.0插针，1组USB3.0插针，1个USB3.0接口，1组前置音频插针，1组COM插针，1组开机/重启插针

1组19针TPM，1个主板蜂鸣器，1个主板诊断卡，1组BMC_RTS针，1组JBAT针，1组JINTR针，1组JUID_BTN针

2组JSGP针，1组SPDIF针

LED描述

1个UIDLED蓝灯：侦测故障机位时使用；1个BMCLED绿灯：闪烁为BMC正常状态

管理总端

ASPEED AST2500 Baseboard Management Controller(BMC)支持IPMI 2.0

1个IPMI LAN位于后面板接口位置

支持系统

Windows操作系统/Linux

BIOS

AMI UEFI BIOS

包装清单

2根SATA硬盘数据线，1片IO挡片，1片主板
