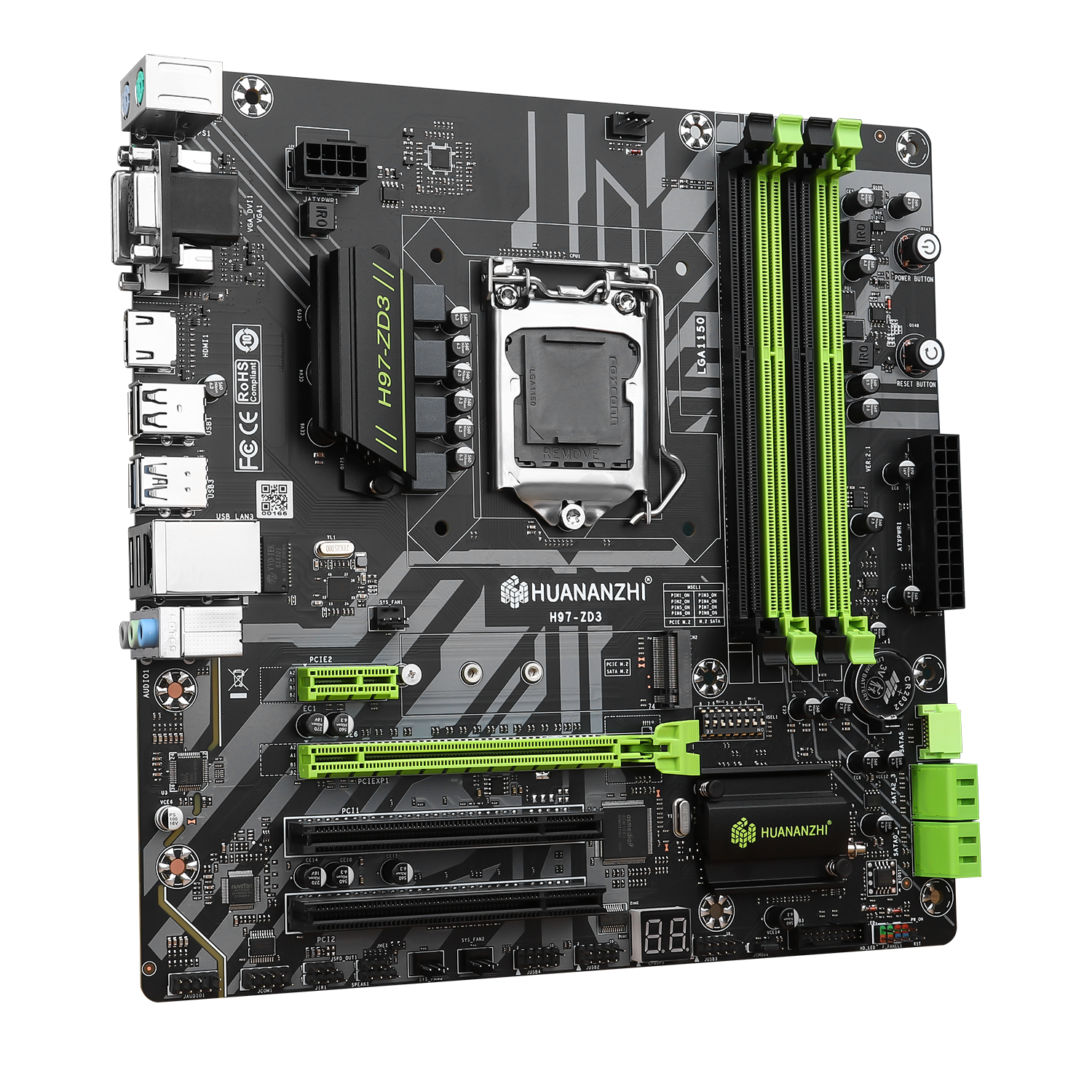

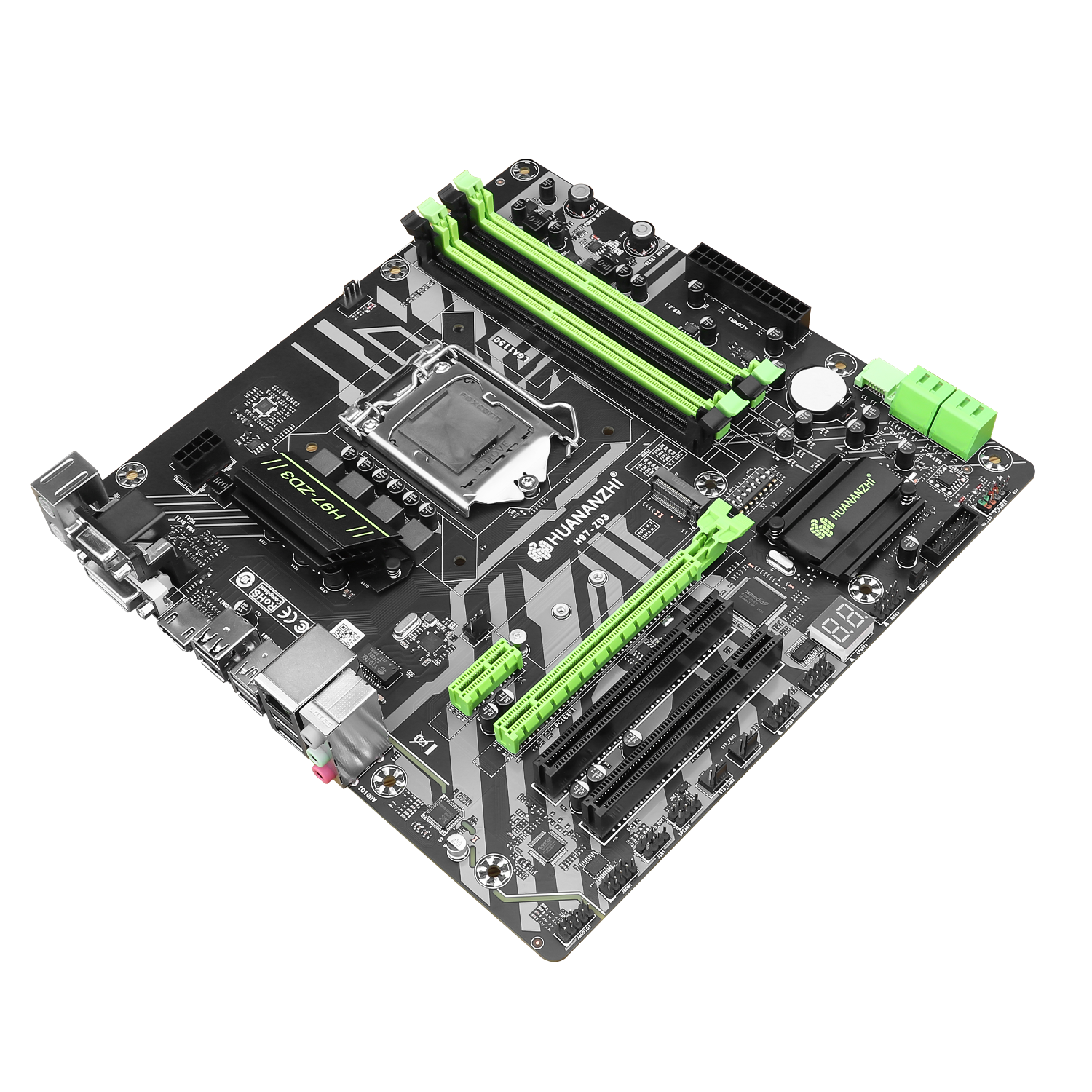

主板型号
H97-ZD3 VER2.1
芯片组
Intel H97
CPU针脚
支持Intel LGA1150第四、五代处理器
内存插槽
4个DDR3内存插槽
内存标准
支持双通道DDR3 1600/1333MHz规格内存，最大支持32GB
储存接口
5个SATA3.0 6Gbps硬盘接口
扩展插槽
1个PCI Express3.0x16插槽，1个PCI Express2.0x1插槽，2个PCI插槽
扩展接口
1个M.2 2280支持PCIEX4 2.0 20Gbps@支持NGFF SATA3.0 6Gbps（拨码器切换：1256ON3478OFF支持NVMe，1256OFF3478ON支持NGFF））
板载声卡
Realtek ALC662 5.1声道声卡
板载网卡
Realtek RTL8111F 千兆网卡
电源接口
24PIN+8PIN
风扇插针
1个CPU_FAN插针，3个SYS_FAN插针
供电相数
4相供电
PCB层数
6层
主板规格
243*243MM M-ATX板型

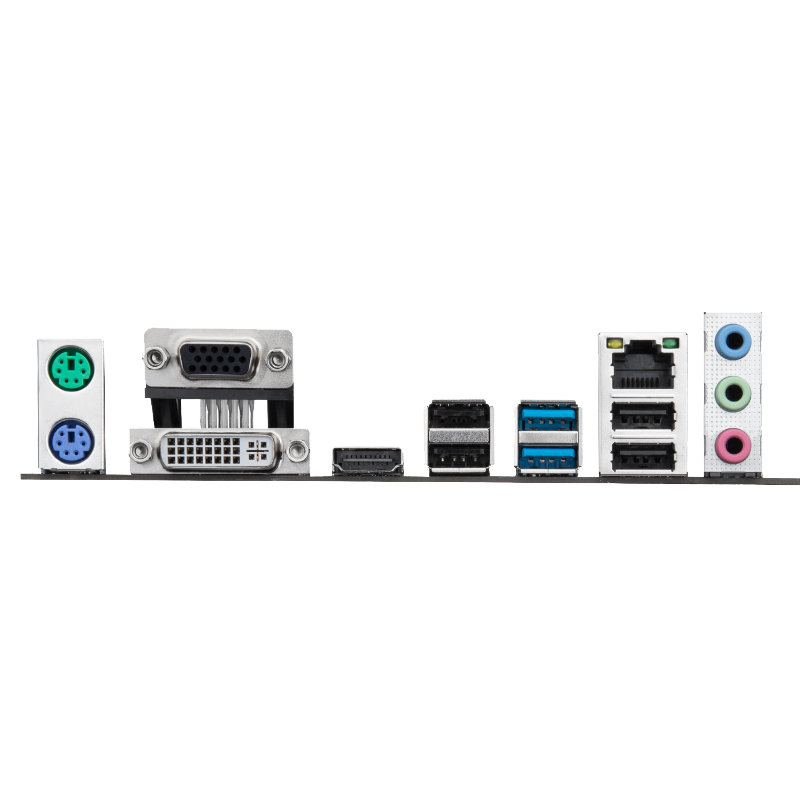

后面板接口
1个PS/2键盘鼠标接口，1个VGA接口，1个DVI接口，1个HDMI接口，4个USB2.0接口，2个USB3.0接口，1个网络接口，1个3孔音频接口
前面板接口
3组USB2.0插针，1组USB3.0插针，1组前置音频插针，1组COM插针，一组开机跳线，一组诊断卡，一组CMOS插针，一组SPK插针
支持系统
Windows7 Windows10 Windows11
BIOS
AMI UEFI BIOS
包装清单
1片主板，1根SATA硬盘数据线1片IO挡板1张产品保修卡
-
使用手册
安装视频
H97-ZD3 VER2.1
· 支持Intel LGA1150处理器
· 4个DDR3内存插槽，支持1600/1333MHz，双通道最高支持32G内存
· 1个M.2 2280支持PCIEX4 2.0 20Gbps@支持NGFF SATA3.0 6Gbps
· 6层PCB底板 4相供电
· 4个USB2.0接口，2个USB3.0接口，2组USB2.0插针，1组USB3.0插针
· 5*SATA 3.0接口，千兆网卡接口
· 视频接口：VGA+DVI+HDMI
· 1个PCI Express3.0x16插槽，1个PCI Express2.0x1插槽，2个PCI插槽
立即购买
· 4个DDR3内存插槽，支持1600/1333MHz，双通道最高支持32G内存
· 1个M.2 2280支持PCIEX4 2.0 20Gbps@支持NGFF SATA3.0 6Gbps
· 6层PCB底板 4相供电
· 4个USB2.0接口，2个USB3.0接口，2组USB2.0插针，1组USB3.0插针
· 5*SATA 3.0接口，千兆网卡接口
· 视频接口：VGA+DVI+HDMI
· 1个PCI Express3.0x16插槽，1个PCI Express2.0x1插槽，2个PCI插槽
