芯片组
AMD B650系列芯片组
CPU针脚
支持AM5平台处理器 支持AMD Ryzen7000-9000系列处理器
内存插槽
2个DDR5内存插槽
内存标准
支持双通道DIMM DDR5 4800/5200/5600/6000/6400/6800MHz规格内存(视CPU而定) 最大支持96GB 支持EXPO超频
储存接口
3个SATA3.0 6Gbps硬盘接口 (支持RAID 0/1)
扩展插槽
1个PCI Express4.0x16插槽1个PCI Express4.0x4插槽
扩展接口
2个M.2280(NVME PCIE X4 4.0 1个立插M.2 WIFI支持PCIE协议在l0口处）
板载声卡
瑞昱高保真音频ALC897
板载网卡
瑞昱千兆网卡RTL8111H
电源接口
24PIN+8PIN
风扇插针
1个CPU_FAN插针可温控调节 1个SYS_FAN1插针可温控调节 1个SYS FAN2插针
供电相数
8相供电1上2下MOS强化供电布局
PCB层数
4层
主板规格
225*185MM M-ATX板型

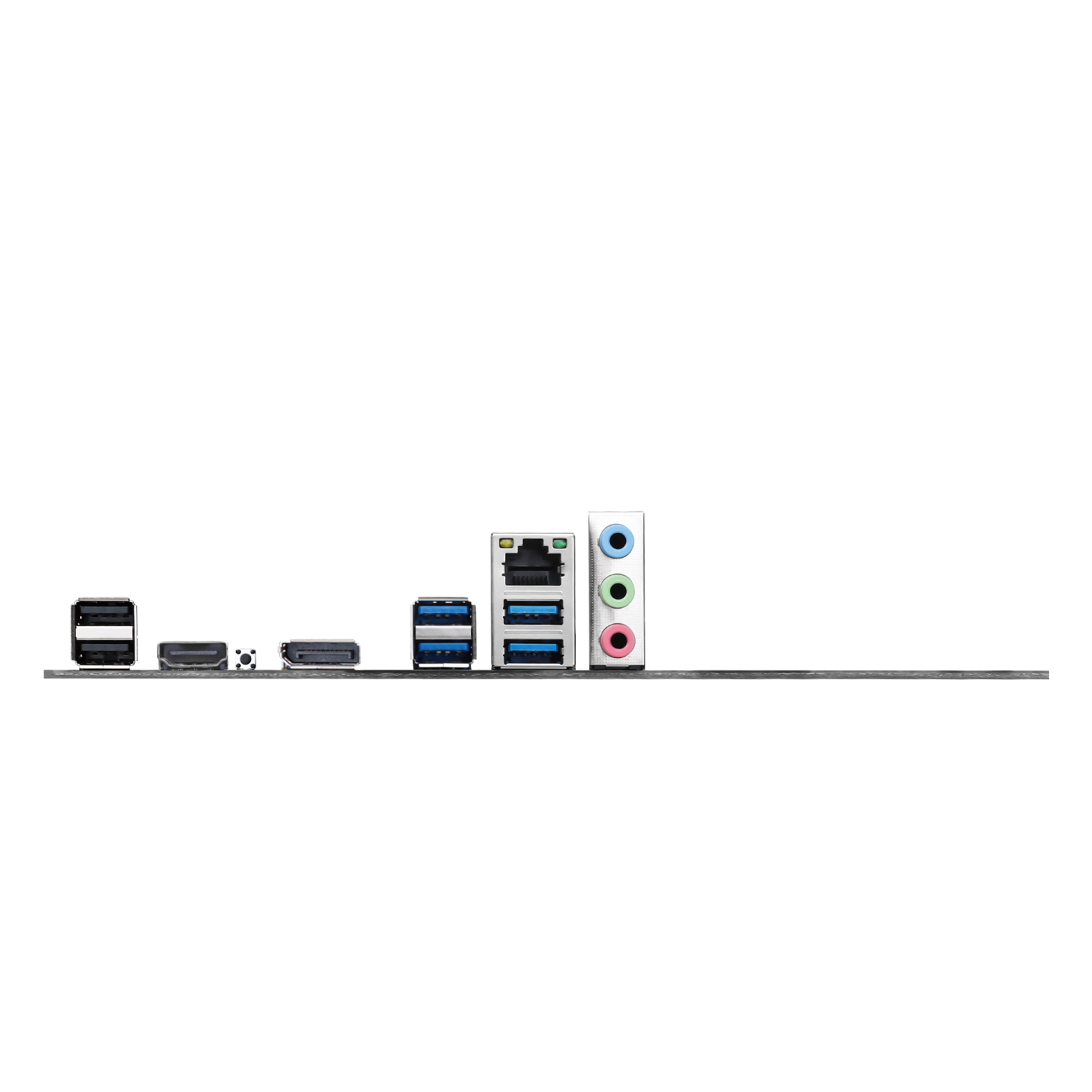

后面板接口
4个USB3.2 Gen1接口 2个USB2.0接口 1个HDMI接口 1个DP接口 1个网络接口 1个3孔音频接口 1个立插WIFI预留接口
前面板接口
1组USB3.2 Gen1插针 1组USB2.0插针 1组音频插针 1组COM插针 1个CMOS按钮 1组SPK蜂鸣器插针 1组开机重启插针
支持系统
支持Windows10 Windows11 支持来电开机/定时开机/网络唤醒IPV4/IPV6无盘启动 /CFAN温控
BIOS
AMI UEFI图形BIOS
包装清单
主板*1/SATA硬盘数据线*1/主板挡片*1/说明书*1
-
使用手册
安装视频

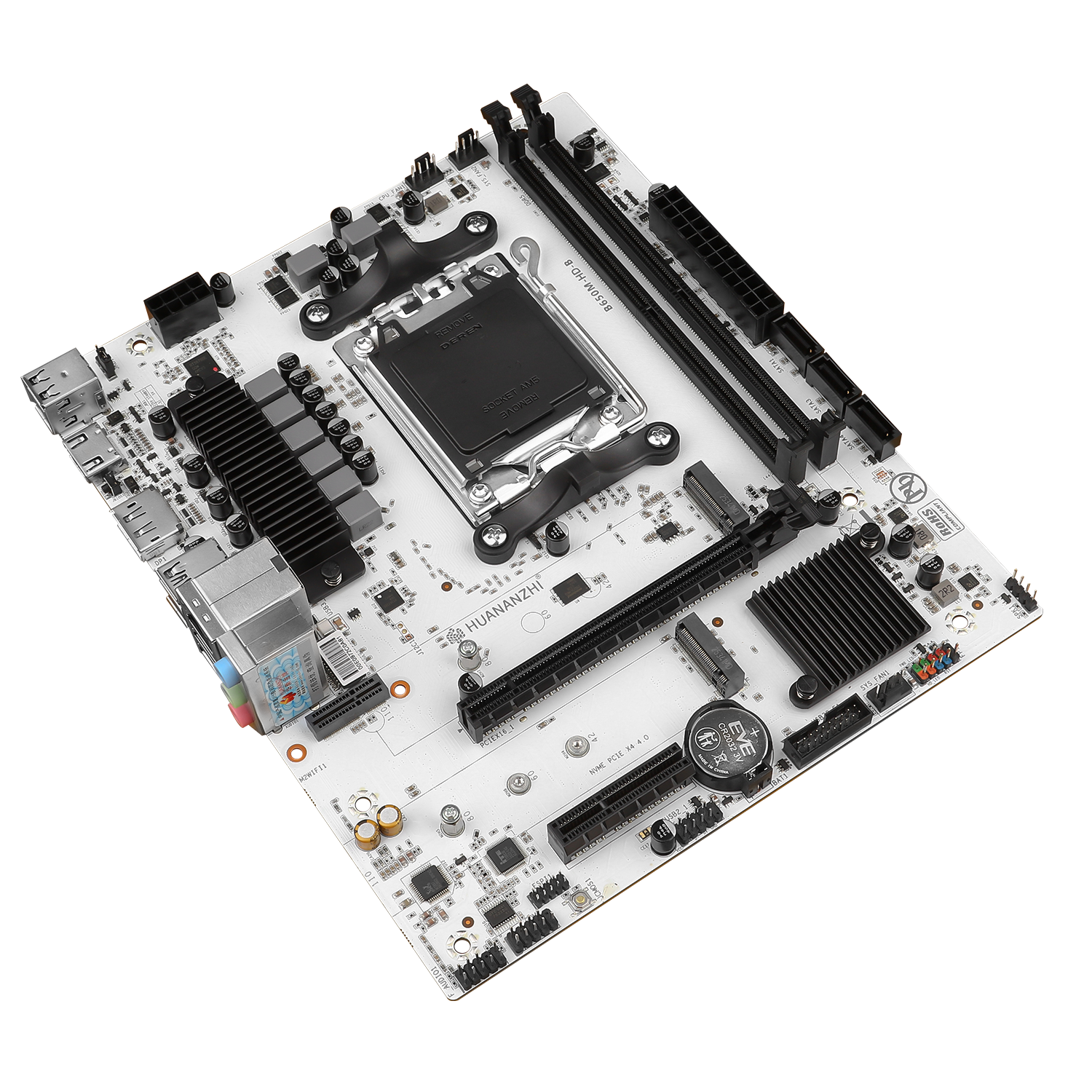

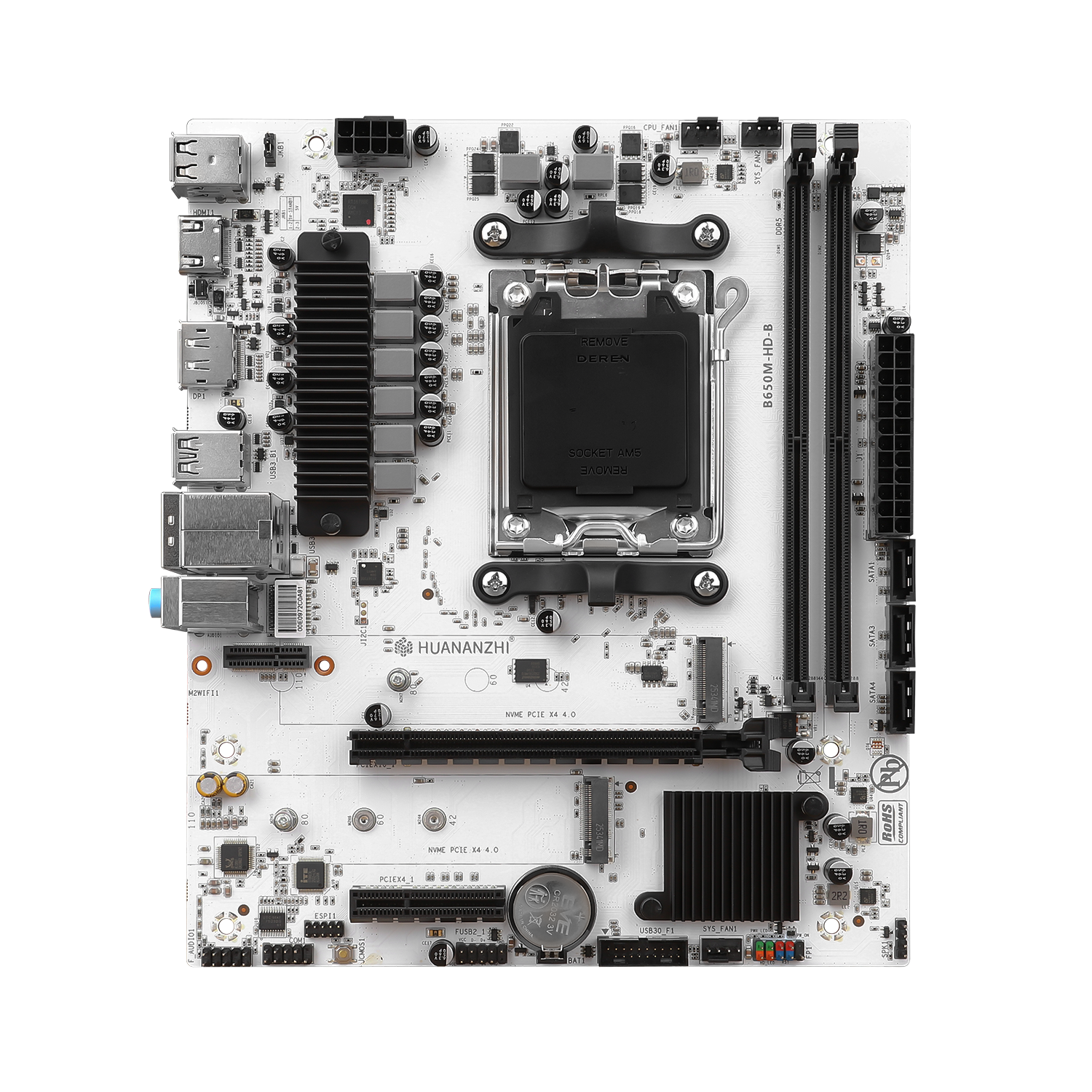

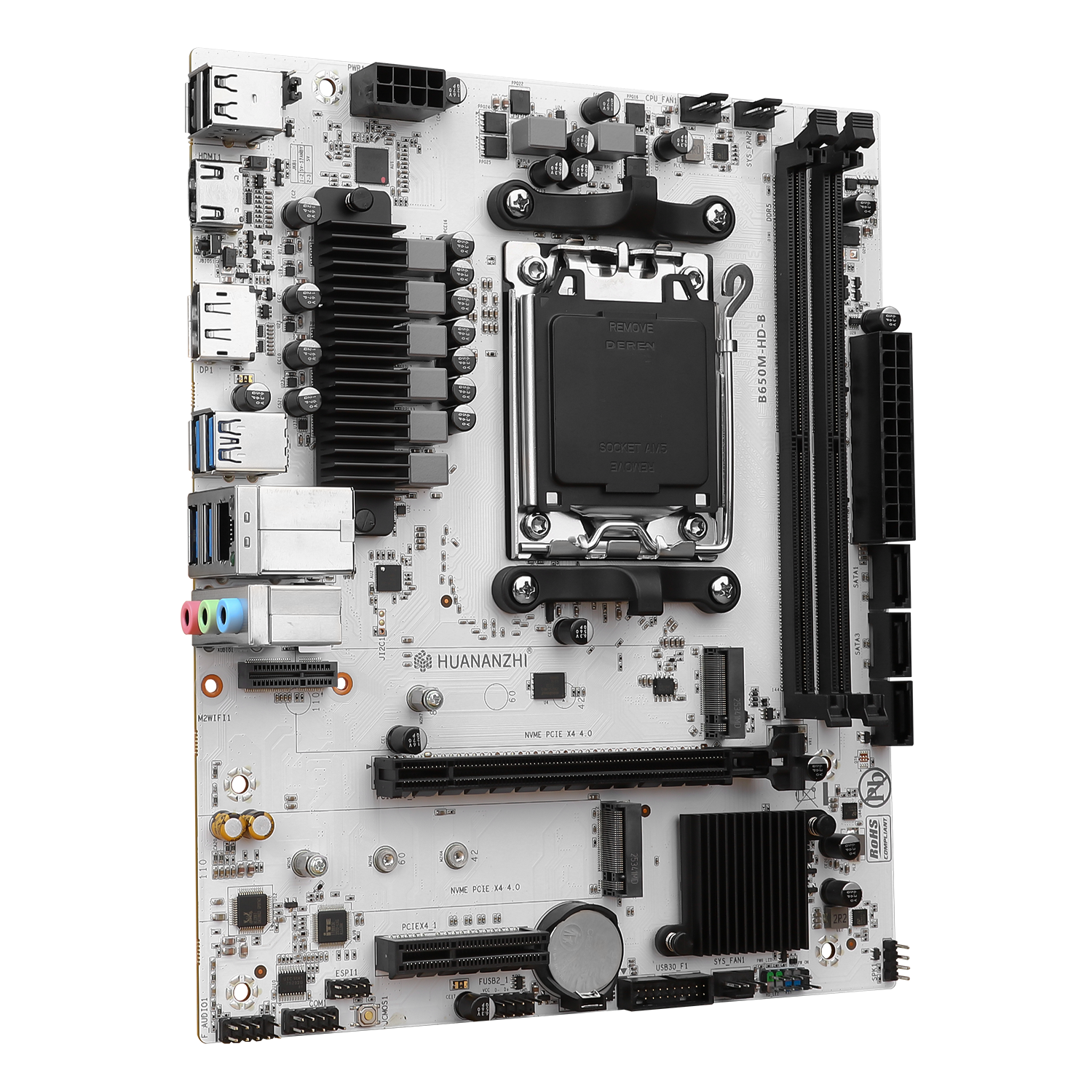

B650M-HD-B
· 支持 AMD AM5平台 Ryzen7000-9000系列处理器
· 2个DDR5内存插槽，最大支持96GB 支持EXPO
· 3个 SATA3.0 6Gbps 硬盘接口（支持RAID0/1）
· 1 个 PCI Express4.0 x16 插槽 1 个 PCI Express4.0 x4插槽
· 2 个 M.2 2280 （NVME PCIE X4 4.0 1个立插M.2 WIFI 支持PCIE协议在IO口处）
· 4个 USB3.2 Gen1 接口 2个 USB2.0 接口
· 支持来电开机/定时开机/网络唤醒/无盘启动
